智诚仪器伺服动态压剪系统介绍

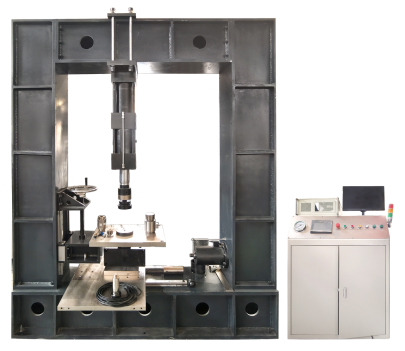

1、YJW-200/150伺服动态压剪试验系统采用电液伺服控制技术，主要用于开展混凝土与涂层结合面在垂向加载往复压力及水平向剪切力作用下土壤层水渗流作用下的组合性能试验。应用于混凝土与土壤结合面间层间剪切试验，也可用于其他各种材料、构件、零部件的动静态力学性能测试，如动态拉伸、压缩、程控疲劳、低周疲劳、以及各类恒变形速率、恒负荷速率等力学性能试验。

主要技术指标。

2、200KN最大试验力：±200kN；试验力示值精度±1.0%，精度范围2%-100%FS.

3、动态加载试验频率范围：0.01-5Hz；

4、静态加载最低试验速度：可达到0.1mm/min（配套的控制传感器分辨力0.001mm）;

5、200KN作动器最大行程：0-200mm，150KN作动器最大行程：0-150mm,示值精度±0.5%FS.

6、主要试验波形：正弦波、三角波、组合波等；

7、伺服泵站：流量80L/min，压力21Mpa，18kW，过滤精度3µ，电源AC380；
